Loteamento no Alto da Boa Vista, tráfego pesado de caminhões da indústria automotiva circulando diariamente. A construtora executou a terraplenagem e partiu direto para a base, confiando no aspecto visual do solo. Em seis meses as trincas interligadas tipo couro de jacaré tomaram conta do pavimento. O custo do recape precoce superou em quatro vezes o valor que teria custado um estudo de capacidade de suporte bem executado. O ensaio CBR (California Bearing Ratio) não é burocracia contratual — é a garantia de que o subleito e as camadas sobrepostas vão resistir às cargas repetidas sem deformar. Em Sorocaba aplicamos a ABNT NBR 9895:2016 com energia de compactação Proctor Intermediário ou Modificado, definindo o CBR de projeto e verificando expansão. Antes de liberar a brita graduada, combinamos o CBR com ensaios de granulometria para checar se a curva granulométrica atende a faixa especificada no dimensionamento.
CBR de projeto sem curva de compactação e expansão medida é suposição travestida de engenharia — e o asfalto de Sorocaba não perdoa suposições.
Metodologia aplicada em Sorocaba
Live process video
Desafios técnicos típicos em Sorocaba
O perfil geotécnico de Sorocaba alterna solos residuais de migmatitos e granitos com depósitos aluvionares do Rio Sorocaba. Nas várzeas encontram-se argilas siltosas orgânicas com CBR inferior a 2% e expansão superior a 3%, comportamento incompatível com qualquer pavimento dimensionado por método empírico. Um loteamento industrial no bairro Éden precisou de substituição total de subleito em trecho de 400 metros porque o ensaio CBR revelou capacidade de suporte nula após saturação — o solo mole entrou em colapso estrutural durante a imersão. O custo da troca de material é alto, mas ainda é metade do custo de reconstruir o pavimento colapsado dois anos depois da entrega da obra. A norma ABNT NBR 9895 exige que o ensaio seja feito em amostras representativas de cada horizonte de solo identificado na prospecção preliminar; pular essa etapa é assumir risco de recalque diferencial entre seções contíguas do pavimento.
Nossos serviços
O estudo CBR para projeto viário exige mais do que prensa e extensômetro. As etapas que executamos cobrem desde a coleta de campo até o relatório de dimensionamento:
Coleta de amostras indeformadas e deformadas
Extração com cilindro biselado no subleito in situ e coleta de solo para compactação em laboratório, seguindo o plano de amostragem definido pela extensão da via e variabilidade do solo.
Compactação Proctor e moldagem de corpos de prova
Execução da curva de compactação na energia especificada em projeto, moldagem dos corpos de prova na umidade ótima com controle de desvio máximo de 0,5%.
Imersão, expansão e ruptura por penetração

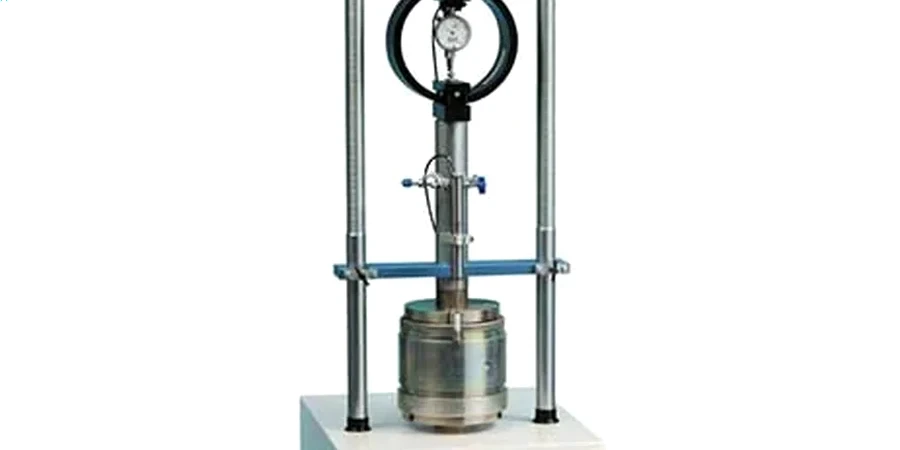

Ciclo de imersão de 96 horas com leitura diária de expansão, seguido de ensaio de penetração na prensa CBR com anel dinamométrico calibrado e emissão de curva pressão vs penetração.
Perguntas e respostas
Qual a diferença entre CBR de laboratório e CBR in situ?
O CBR de laboratório (ABNT NBR 9895) é determinado em amostras compactadas na energia de projeto e submetidas a imersão por 96 horas, simulando a condição crítica de saturação do subleito. O CBR in situ é medido diretamente sobre o subleito compactado com equipamento de penetração dinâmica, mas não incorpora o efeito da saturação. Para dimensionamento de pavimento, a norma rodoviária brasileira exige o valor de laboratório com imersão, que é mais conservador e representativo da condição de serviço a longo prazo.
Quanto custa um ensaio CBR em Sorocaba?
O ensaio CBR completo com curva de compactação e expansão tem valor de referência de R$ 100.000, considerando a coleta de amostras, execução do Proctor e moldagem de corpo de prova com imersão de 96 horas. O custo final depende da quantidade de pontos de amostragem ao longo do greide — vias extensas com solo variável exigem mais ensaios para representatividade estatística.
Quanto tempo leva para ter o resultado do ensaio CBR?
O prazo total gira em torno de 7 a 10 dias úteis. A moldagem e compactação consomem 1 dia, seguido de 4 dias de imersão com leituras diárias de expansão. Após a imersão, executa-se o ensaio de penetração e a elaboração do relatório técnico com as curvas de compactação e CBR. Se houver necessidade de repetição por não conformidade, o prazo dobra.
O ensaio CBR é obrigatório para pavimento de concreto rígido?
Sim, embora o dimensionamento de pavimento rígido utilize o módulo de reação do subleito (coeficiente K), o ensaio CBR é exigido na etapa de terraplenagem e preparo do subleito pela norma DER-SP. O CBR mínimo de 6% deve ser atendido antes da execução da sub-base e da placa de concreto. Além disso, o CBR é parâmetro de controle de qualidade para aceitação do subleito, independentemente do tipo de revestimento. Mais info.
